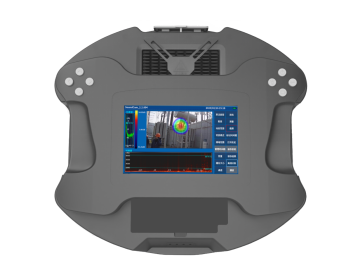

SCH-2202

可听声声学成像仪

SCH-2202可听声声学成像仪是一款通过声学可视化成像原理而设计研发的解决可听声噪声源定位的智能检测设备
可听声声学成像仪
可听声声学成像仪

产品概述

SCH-2202可听声声学成像仪是一款通过声学可视化成像原理而设计研发的解决可听声噪声源定位的智能检测设备。该设备基于传声器阵列测量技术,通过测量一定空间内的声波到达各传声器的信号相位差异,依据相控阵原理确定声源的位置,测量声源的幅值,并以图像的方式显示声源在空间的分布,即取得空间声场分布云图-声像图,并以图像的颜色和亮度代表噪声源的强弱。

产业观点

可听声声学成像仪

产品概述

SCH-2202可听声声学成像仪是一款通过声学可视化成像原理而设计研发的解决可听声噪声源定位的智能检测设备。该设备基于传声器阵列测量技术,通过测量一定空间内的声波到达各传声器的信号相位差异,依据相控阵原理确定声源的位置,测量声源的幅值,并以图像的方式显示声源在空间的分布,即取得空间声场分布云图-声像图,并以图像的颜色和亮度代表噪声源的强弱。

产品功能

智能调参

智能调节动态范围使用方便快捷
智能调参

在线监测

在线监测,无需设备停机、离线检测
在线监测

麦克风阵列

64颗麦克风阵列,声源定位更精准
麦克风阵列

非接触

检测过程不对被测设备产生损害
非接触

技术规格

声像参数

硬件参数

功能参数

其他参数

这里是占位文字



测量有效距离

0.1m - 15m (测试条件:0.1mm泄漏孔@0.1KG管道压力,压缩空气泄漏情况)

频率范围

566Hz~10279Hz (范围可选)

声压级范围

30-117dB

声像图帧率

>25FPS





CPU

四核

RAM

4GB

存储

16GB

麦克风

64通道

摄像头

500w

补偿灯

4颗LED灯

显示屏

7英寸触摸屏

按键

支持

通信接口

LAN RJ-45

USB接口

USB2.0





声像叠加显示

支持

时频实时显示

支持

算法模式调节

支持

动态范围调节

支持

截屏

支持

原始数据保存

支持

数据管理

支持

数据导出

支持





供电

12V适配电源

电池

内置充放锂电池

指示灯

支持充电显示

尺寸

382*355*100mm

重量

≤4KG
